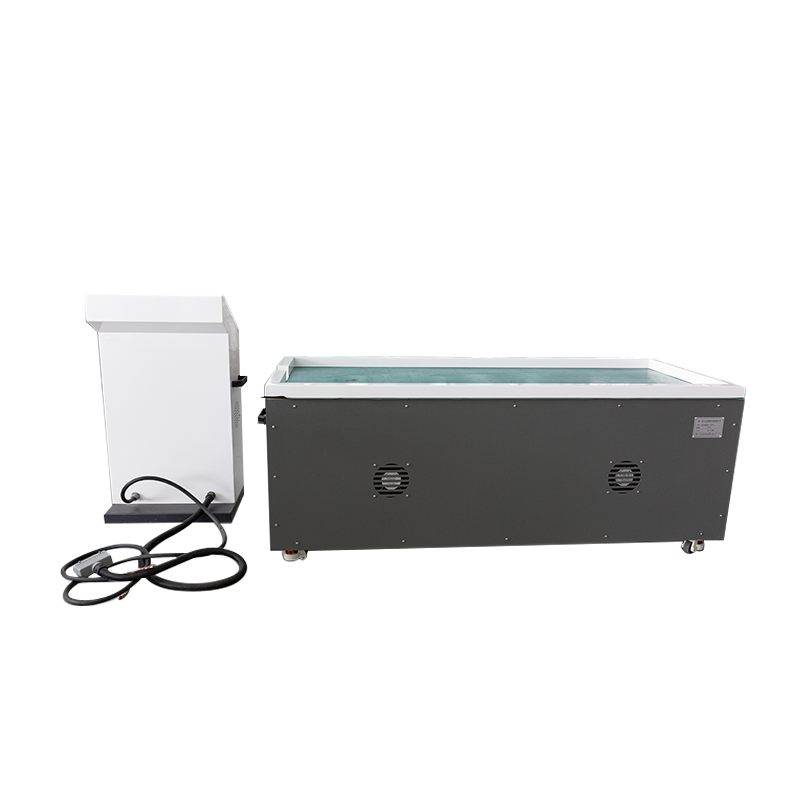

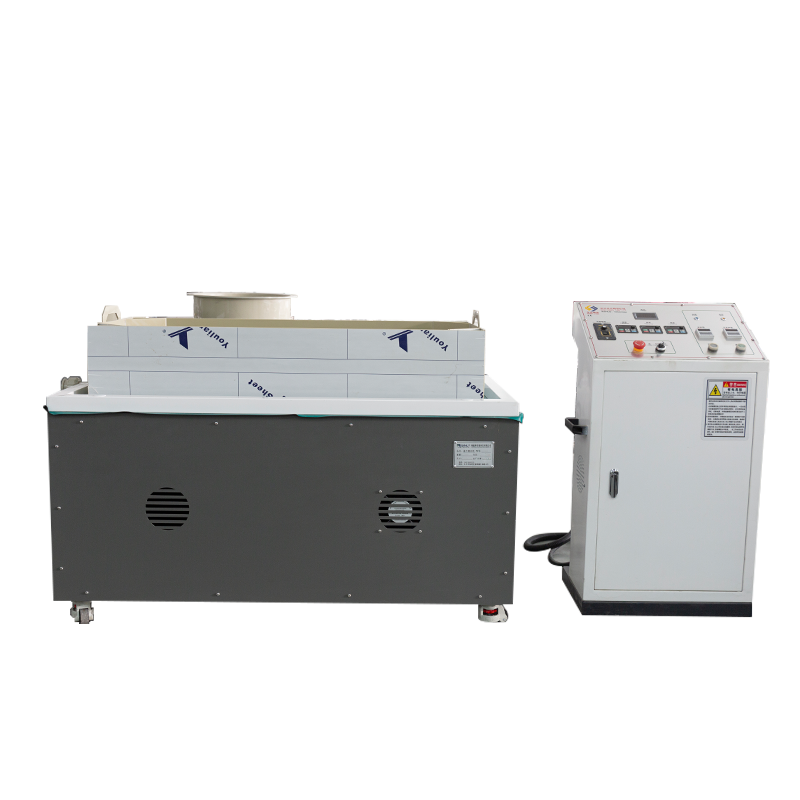

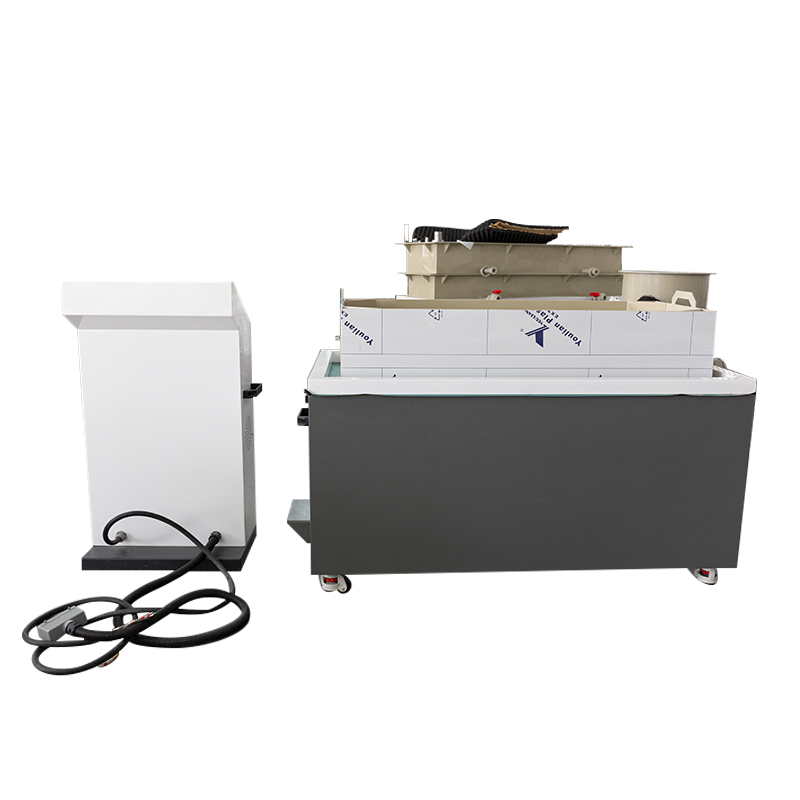

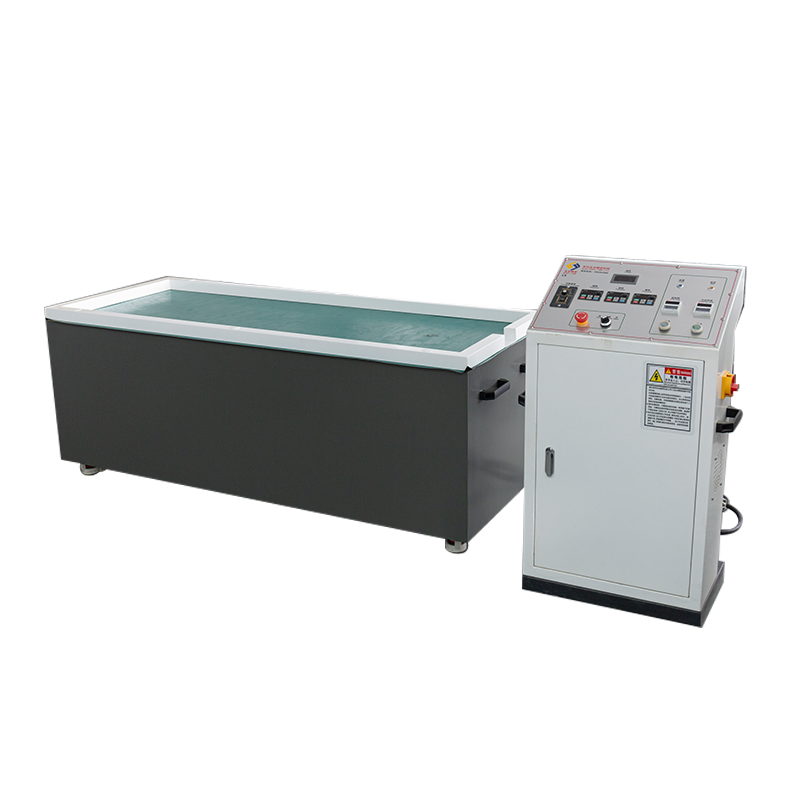

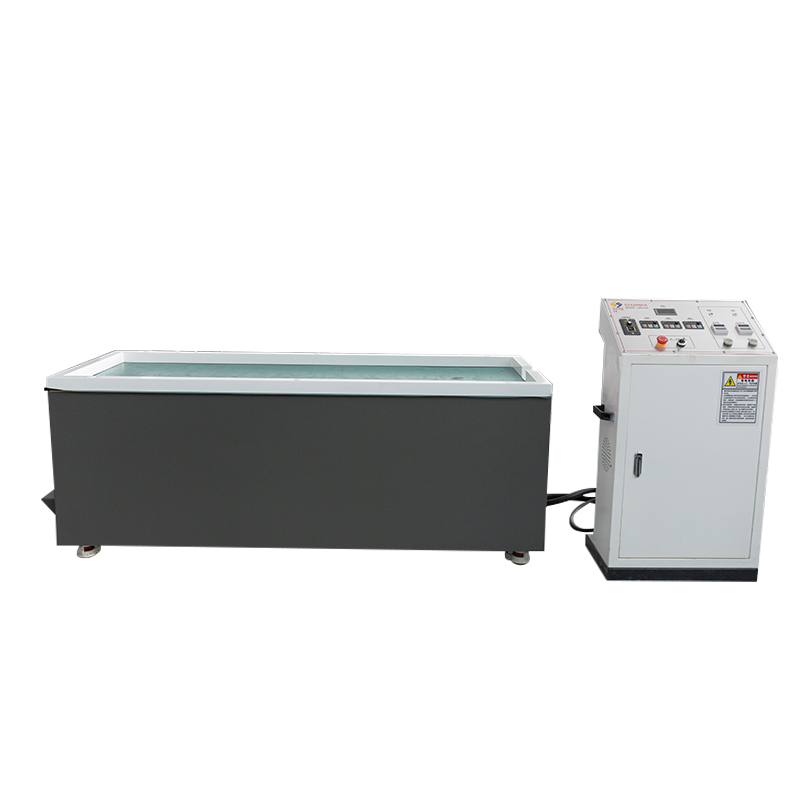

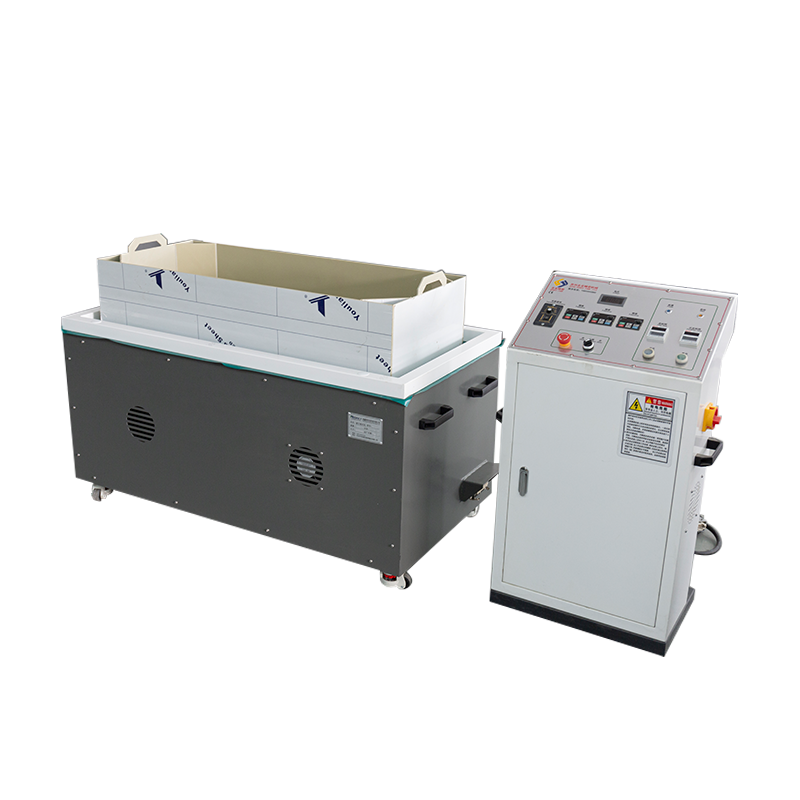

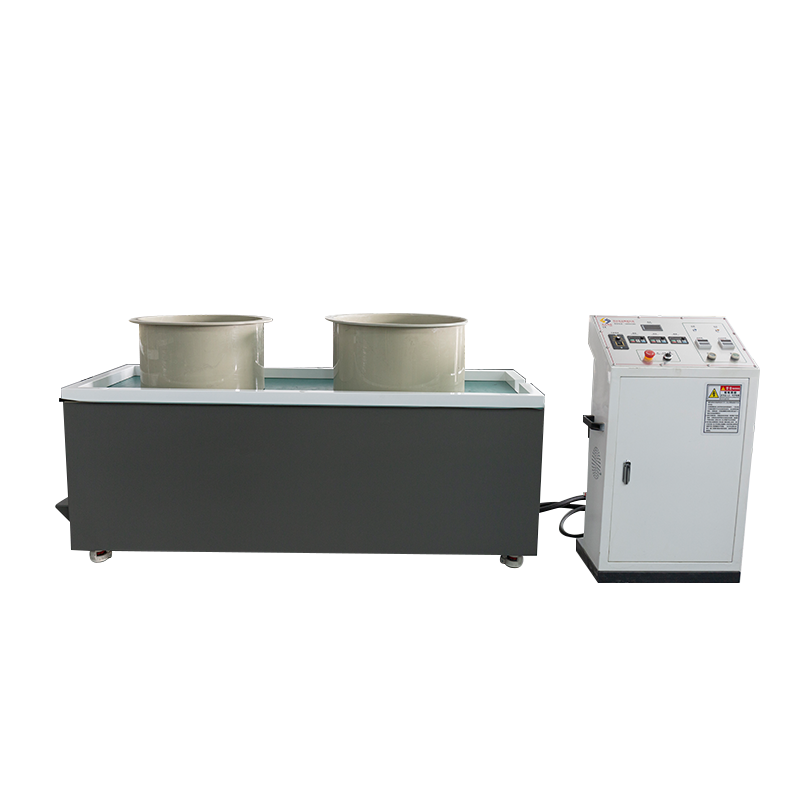

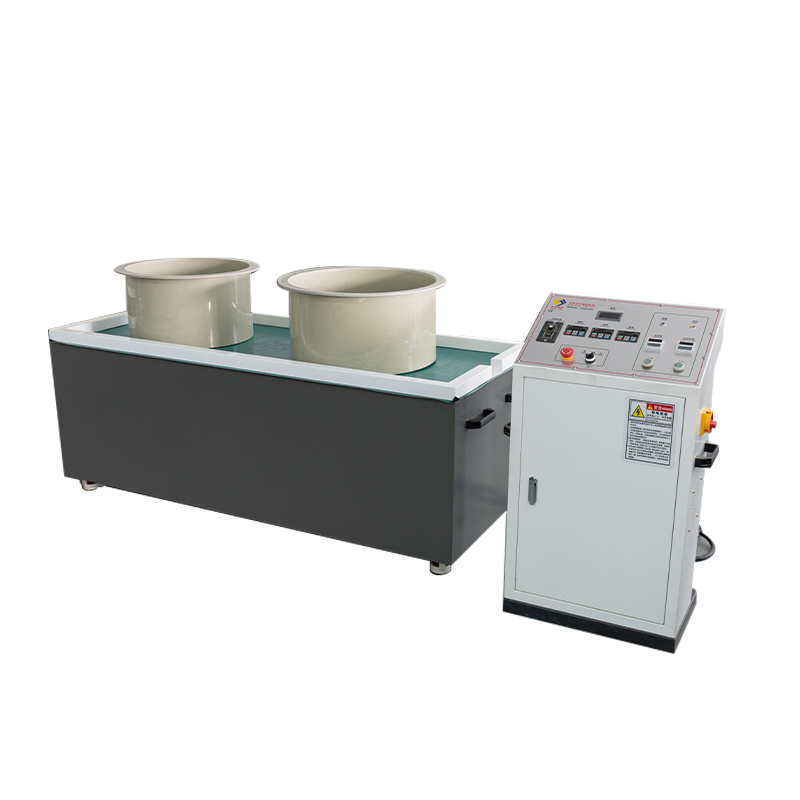

SY1200 Horizontálne vratné / dlhé lôžko priemyselné magnetické odihlovacie leštiace stroje

Technológia polohovania a prekladu: SY1200 je prvý zo série, ktorý má zloženú trajektóriu pohybu kombinujúcu "magnetický rotačný vratný preklad." Je špeciálne navrhnutý tak, aby riešil problémy s povrchovou úpravou pre komponenty s dlhým hriadeľom, rúrkové komponenty a komponenty typu poľa (napr. presné vodiace lišty, lekárske katétre, predĺžené chladiče). Jedinečný translačný mechanizmus poháňa magnetické pole lineárnym vratným pohybom cez lôžko, čím eliminuje mŕtve zóny brúsenia alebo "zebrie vzory", ktoré sa často vyskytujú v statických magnetických poliach, čím sa zabezpečuje konzistentná drsnosť (Ra) po celej dĺžke obrobku.
Kapacita a konfigurácia lôžka: Jednotka s otvoreným horizontálnym dizajnom lôžka ponúka pracovný stôl 1100 x 620 mm a štandardne sa dodáva s veľkou pravouhlou mlecou nádržou s rozmermi 1 000 x 500 x 250 mm. Maximálna kapacita spracovania sa zvýši na referenčnú hodnotu 0-35 kg. Tento pomer strán umožňuje plošné spracovanie obrobkov s dĺžkou takmer 1 meter, čím sa zabráni zapleteniu obrobku a výrazne sa zlepší objemová účinnosť na dávku.
Split Architecture & Power: Na prispôsobenie sa náročným priemyselným prostrediam využíva SY1200 rozdelenú mechanicko-elektrickú architektúru. Hlavný stroj meria 1200*720*730 mm, zatiaľ čo presné riadiace jednotky sú umiestnené v samostatnej skrini (550350980 mm). Tento dizajn účinne izoluje elektrické komponenty od vysokofrekvenčných mechanických vibrácií a rozstrekovania tekutín. Poháňaný 4KW priemyselným motorom a trojfázovým napájaním AC380V poskytuje dostatočný krútiaci moment pre zložený pohyb pri veľkom zaťažení.
Riadenie procesu a stabilita: Systém podporuje reguláciu otáčok s premenlivou frekvenciou 0-60 Hz s integrovaným ovládaním otáčania dopredu/dozadu a posúvania. S čistou hmotnosťou 380 kg poskytuje toto pevné lôžko výnimočnú tuhosť pre dlhý zdvih, zaisťuje dynamickú rovnováhu aj pri plnom zaťažení 35 kg a predlžuje životnosť komponentov mechanickej prevodovky.
Štandardné zásobovanie: Balenie sa dodáva prísne podľa priemyselných noriem a obsahuje 8 kg magnetických kolíkov z nehrdzavejúcej ocele SUS304 a 50 kg špecializovanej brúsnej kvapaliny. Štandardná konfigurácia obsahuje 2 pravouhlé mlecie nádoby, 1 separačné sito a 1 kolíkový separátor, čo umožňuje okamžitú hromadnú výrobu podlhovastých dielov po inštalácii.
