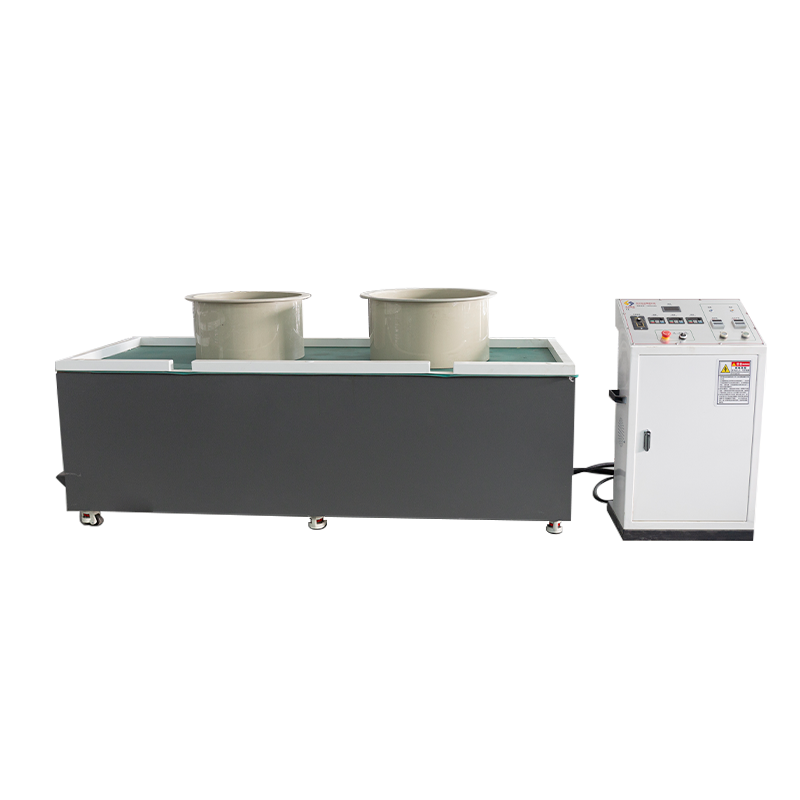

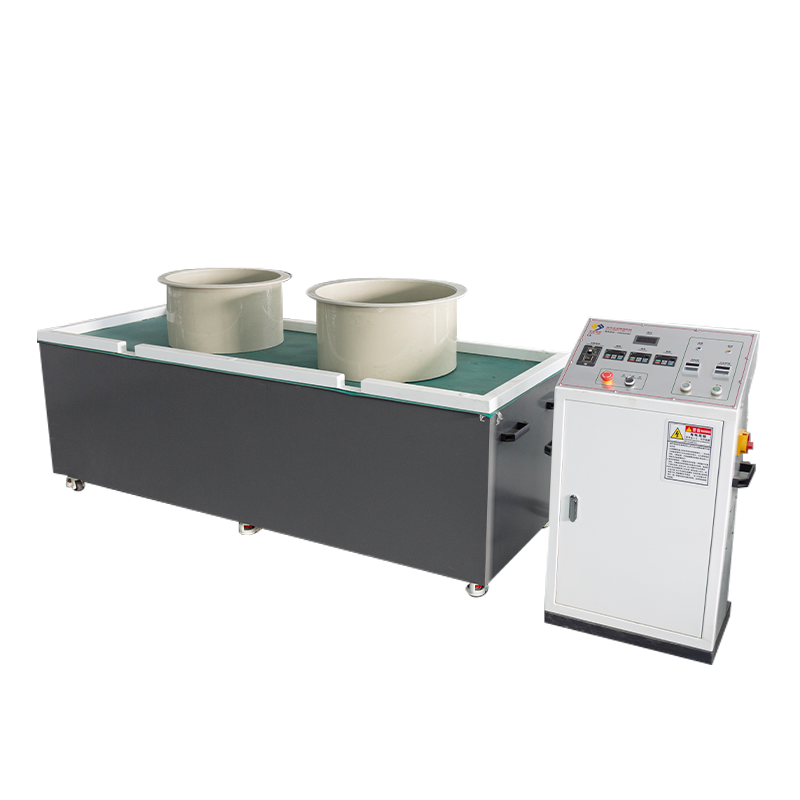

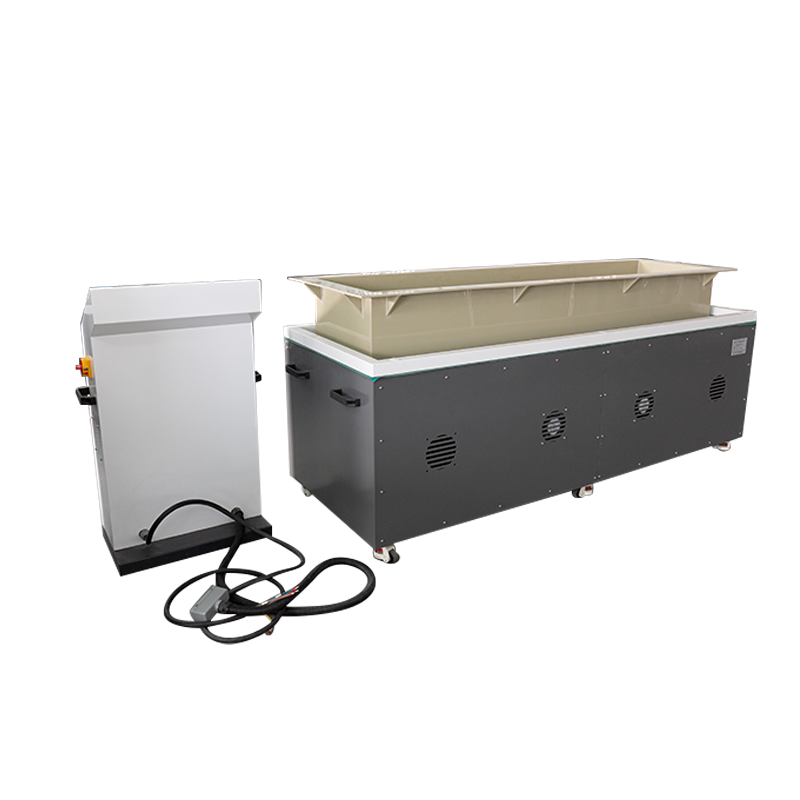

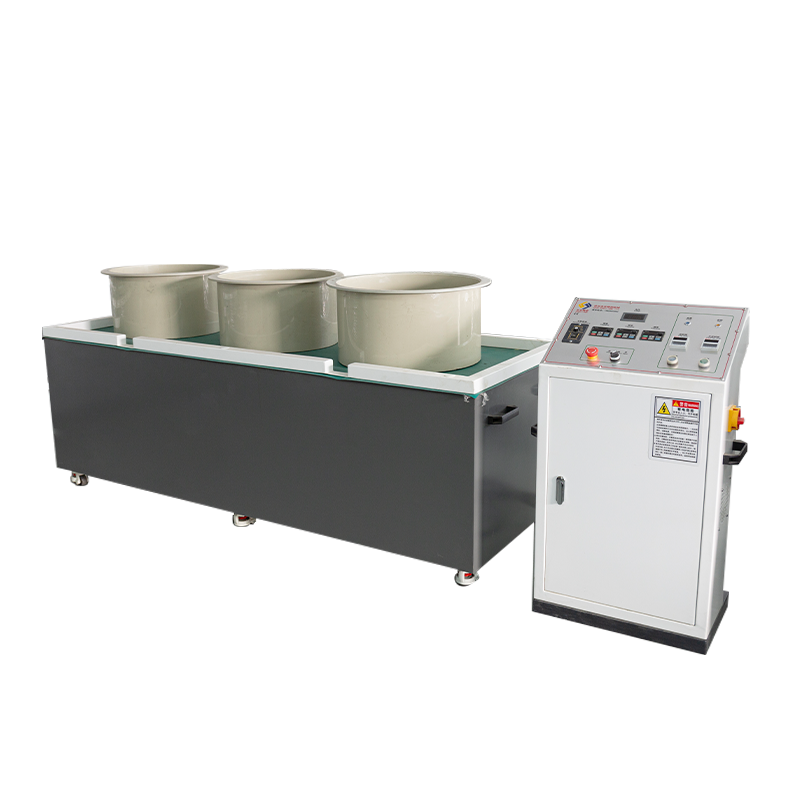

SY1400 horizontálny vratný / predĺžený priemyselný magnetický odhrotovací stroj na leštenie

Výrobné polohovanie a funkcie s dlhou osou: SY1400 je jednotka priemyselnej triedy navrhnutá tak, aby prekonala prekážky pri povrchovej úprave pre mimoriadne dlhý presný hardvér. Ako rozšírenie série s horizontálnym vratným pohybom sa zameriava na hriadele, rúrkové a profilové komponenty s dĺžkou presahujúcou 1 meter (ako sú tyče textilných strojov, trubice lekárskeho endoskopu a presné sklíčka). Prostredníctvom svojej optimalizovanej horizontálnej otvorenej platformy tento systém rieši obmedzenia tradičných okrúhlych strojov pri ukladaní dlhých dielov a odstraňuje slepé zóny bežné pri vertikálnych nastaveniach, čím zaisťuje vysokú konzistenciu drsnosti povrchu (Ra) po celej dĺžke obrobku počas odihlovania, odstraňovania okovín a leštenia.
Trajektória zloženého pohybu a kvapalina:  Dynamika Toto zariadenie využíva pokročilú logiku zloženého pohybu „Magnetic Rotation Linear Translation“. Vysokoenergetické magnetické pole poháňané 4kW motorom priemyselnej kvality sa nielen otáča vysokou rýchlosťou, ale tiež poháňa médium s magnetickým kolíkom vratným lineárnym pohybom v predĺženej nádrži. Táto dynamická superpozícia účinne eliminuje "zebrie vzory" alebo mŕtve zóny brúsenia, ktoré sa často vyskytujú v statických magnetických poliach pre dlhé diely, čo umožňuje kolíkom z nehrdzavejúcej ocele naraziť do hlbokých otvorov a vnútorných dutín pri vysokých frekvenciách a viacerých uhloch pre rovnomerné, nedeštruktívne presné dokončovanie.
Rozšírená kapacita a fyzikálne špecifikácie:  Systém SY1400 je vybavený rozšíreným mlecím stolom s rozmermi 1300 x 620 mm, ktorý je štandardne vybavený extra veľkou pravouhlou mlecou nádobou s rozmermi 1200500250 mm. Toto fyzické rozšírenie zvyšuje referenčnú maximálnu spracovateľskú kapacitu na 0-50 kg, čo umožňuje nakladanie dlhších obrobkov alebo dávkových usporiadaní s vyššou hustotou. Jednotka využíva rozdelenú mechanicko-elektrickú architektúru s rozmermi hlavného stroja 1400 x 720 x 730 mm spárovanou s nezávislou presnou riadiacou skriňou, ktorá účinne izoluje elektrický systém od rozstrekovania tekutín a mechanických vibrácií vo výrobnom prostredí.
Konštrukčná tuhosť a stabilita procesu:  Na prispôsobenie sa zvýšenej nosnosti má SY1400 zosilnenú konštrukciu podvozku, vďaka ktorej je čistá hmotnosť stroja približne 450 kg. Odolná základňa a lôžko poskytujú vynikajúcu dynamickú tuhosť pre dlhý zdvih a zaisťujú stabilnú prevádzku bez rezonancie aj pri plnom zaťažení 50 kg v rozsahu otáčok 0-60 Hz. Systém podporuje programovateľné riadenie rotácie a posunu dopredu/dozadu, čo umožňuje operátorom stanoviť štandardizované SOP založené na tvrdosti materiálu pre konzistentnú dlhodobú hromadnú výrobu.
Priemyselná konfigurácia na kľúč:  Jednotka sa dodáva striktne podľa štandardov priemyselnej hromadnej výroby vrátane 8 kg magnetických kolíkov z nehrdzavejúcej ocele SUS304 a 50 kg špecializovanej brúsnej kvapaliny. Štandardné balenie obsahuje dve predĺžené pravouhlé mlecie nádoby, jedno separačné sito a jeden kolíkový separátor, čo zaisťuje, že zariadenie je pripravené na okamžité overenie objemovej výroby extra dlhých dielov po inštalácii.
